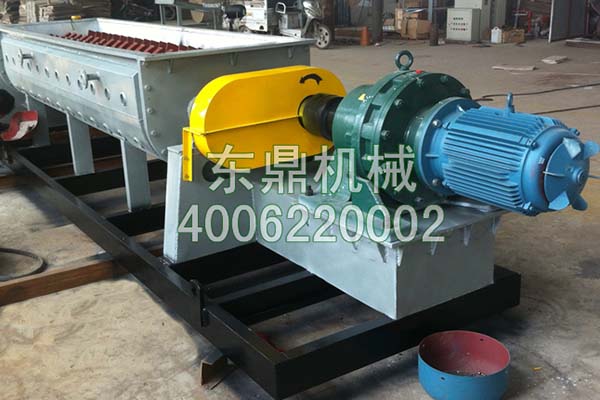

雙螺旋槳葉污泥烘干機簡介

      雙螺旋槳葉污泥烘干機是鄭州東鼎機械針對市政、印染、制革、電鍍、石化行業推出的一款專用熱力污泥干燥器，該系統設備緊湊，占地面積小，熱傳導系數高，熱效率佳，一般可達90%-95%，是節能型設備，對物料適應性廣，操作彈性大，物料停留時間可調節。雙螺旋空心槳葉污泥烘干機能把已脫水后(如：壓濾后)還含有80%-90%含水率的污泥進行烘干，烘干后污泥的含水率達到10%-40%，經烘干處理后，用戶可自由選擇1）衛生填埋2）直接土地利用3）有熱值的可混合在煤炭中焚燒利用。

雙螺旋槳葉污泥烘干機特點

1、能耗低：由于間接加熱，沒有大量攜帶空氣而帶走熱量，干燥機外壁又設置保溫層。
2、使用成本低：單位有效容積內擁有巨大的傳熱面，就縮短了處理時間，設備尺寸變小，極大地減少了建筑面積及建筑空間。
3、處理物料范圍廣：使用不同熱介質，既處理熱敏性物料又可處理需高溫處理的物料。常用介質有：水蒸氣、導熱油、熱水、冷卻水等，既可連續操作也可間歇操作?？稍诤芏囝I(lǐng)域應用。
4、環境污染?。翰捎谜婵栈蛐饬靠諝鈦韼ё呶锪侠锏臐穹?，粉塵物料夾帶很小，物料溶劑蒸發量很小，便于處理。對有污染的物料或需回收溶劑的工況可采用閉路循環。
5、運行費用低：低速攪拌及合理的結構，磨損量小，維修費用很低。
6、操作穩定：由于楔型漿葉特殊的壓縮----膨脹攪拌作用，使物料顆粒充分與傳熱面接觸，在軸向區間內，物料的溫度、濕度、混合度梯很小，從而保證了工藝的穩定性。

雙螺旋槳葉污泥烘干機工作原理

空心軸上密集排列著楔型中空槳葉，以熱傳導為主要手段的干燥器，依靠葉片、主軸或熱壁的熱量與污泥顆粒的接觸、攪拌擠壓進行換熱，其中的熱量來自填充在其中的熱介質熱介質經空心軸流經槳葉。單位有效容積內傳熱面積很大，熱介質溫度從-40℃到320℃，可以是水蒸汽，也可以是液體型：如熱水、導熱油等。間接傳導加熱，沒有攜帶空氣帶走熱量，熱量均用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱。楔型槳葉傳熱面具有自清潔功能。物料顆粒與楔型面的相對運動產生洗刷作用，能夠洗刷掉楔型面上附著物料，使運轉中一直保持著清潔的傳熱面。槳葉干燥機的殼體為W型，殼體內一般安排二到四根空心攪拌軸。殼體有密封端蓋與上蓋，防止物料粉塵外泄及收集物料溶劑蒸汽。出料口處設置一擋扳，保證料位高度，使傳熱面被物料覆蓋而充分發揮作用。傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證傳熱效果。理論上僅需抽取蒸發量。但是由于蒸汽在上部易于形成飽和，而下部易于形成高溫、高粉塵濃度，因此，由于干化系統必須是閉環，在干化過程中，污泥中攜帶的某些物質被熱解，形成不可凝氣體，這些氣體無法被冷卻水冷凝，因此不斷在回路中積聚，最后可能形成飽和。不可凝氣體具有可燃性，這將降低系統內粉塵爆炸下限，給干化系統帶來危險，因此，避免不可凝氣體在回路中的飽和是安全性的重要內容之一；氣體的流量決定了工藝的安全性和粉塵分布。

雙螺旋槳葉污泥烘干機技術參數

項目-型號	DDJY-3	DDJY-9	DDJY-13	DDJY-18	DDJY-29	DDJY-41	DDJY-52	DDJY-68	DDJY-81	DDJY-95	DDJY-110
傳熱面積(m2)	3	9	13	18	29	41	52	68	81	95	110
有效容積(m3)	0.06	0.32	0.59	1.09	1.85	2.8	3.96	5.21	6.43	8.07	9.46
轉速范圍	15-30	10-25	10-25	10-20	10-20	10-20	10-20	10-20	5-15	5-15	5-10
功率	2.2	4	5.5	7.5	11	15	30	45	55	75	95
器體寬A(mm)	306	584	762	940	1118	1296	1476	1652	1828	2032	2210
總寬B(mm)	736	841	1066	1320	1474	1676	1854	2134	1186	2438	2668
器體寬C(mm)	1956	2820	3048	3328	4114	4724	5258	5842	6020	6124	6122
總長D(mm)	2972	4876	5486	5918	6808	7570	8306	9296	9678	9704	9880
進出料距E(mm)	1752	2540	2768	3048	3810	4420	4954	5384	5562	5664	5664
中心高F(mm)	380	380	534	610	762	915	1066	1220	1220	1220	1220
總高H(mm)	762	838	1092	1270	1524	1778	2032	2362	2464	2566	2668
進汽口N(寸)	3/4	3/4	1	1	1	1	11/2	11/2	11/2	11/2	2
出水口O(寸)	3/4	3/4	1	1	1	1	11/2	11/2	11/2	11/2	2
